   我在從事微機保護工作過程中，遇到過一個情況：

   在一個天津焦化廠進行微機保護改造，將原來的老式繼電器保護更換掉，換成微機保護裝置，也就是我們常說的改造項目。在裝置接線完成之后，合閘送電，出現一個情況，斷路器持續的合閘分閘，開關是原始的電磁式斷路器，沒一會兒，開關冒煙、合閘線圈燒毀。

   由此引出防跳這個概念，防跳是意思是防止開關跳躍，是指是指當斷路器手動或自動合聞在有故障的線路上,繼電保護裝置將動作跳閘。此時,如果操作人員仍將控制開關放在合閘位置,或自動重合聞裝置的觸點未復歸,斷路器將發生再次合間因為線路上的故障未消除,繼電保護裝置又動作于跳聞,從而出現多次“跳合”的現象。一旦斷路器發生跳躍,將造成斷路器的判斷能力下降或損壞,甚至引起爆炸事故。所以防止“跳躍”的作用是保護斷路器。

   一般情況下微機保護裝置和開關只有一個帶有防跳功能，兩者不能同時帶，否則將會出現合閘后不能分閘，分閘后不能合閘。

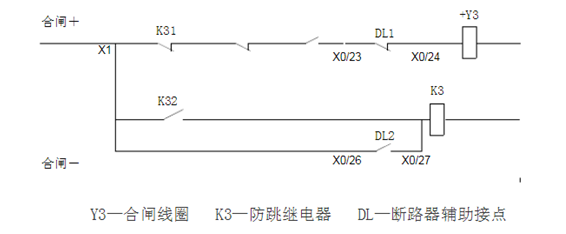

舉例說明斷路器防跳回路：

   由上圖可知，當線圈得電合閘時，此時DL2輔助觸點閉合，K3防跳繼電器得電，K32閉合自保持，K31斷開，保證了合閘回路處于斷開狀態。
