看懂微機保護裝置原理圖、接線圖、控制圖
編輯 :

專注微機保護

時間 : 2020-05-24 19:42 瀏覽量 : 382

轉載請備注(http://m.85hotel.com/)

   微機保護裝置在電力系統中使用非常廣泛的產品。熟悉產品的原理圖和接線圖是非常有必要的。尤其對于設計者和現場安裝接線的電力人。怎么看微機保護裝置的原理圖和接線圖,我個人總結了以下幾點。

以下介紹拿杭州繼保南瑞電子科技有限公司的產品舉例說明。

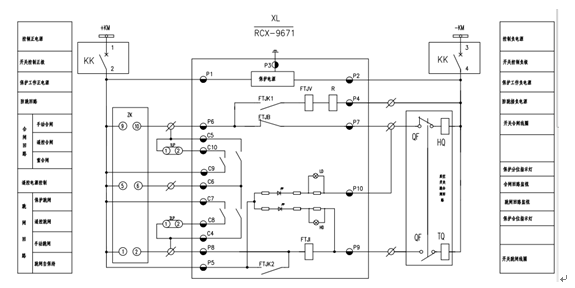

1、先看控制回路,了解保護裝置在控制開關合分的動作過程,如下圖所示:

微機保護裝置

2、看裝置的接線原理圖,了解裝置的實際接線方式,包括保護電流、測量電流、電壓的接線方式等,如下如所示

http://m.85hotel.com/

3、裝置的后備端子圖,在圖中可以看到每個接線的具體位置。

http://m.85hotel.com/

文章來自電力微機保護網


產品咨詢電話號碼:13655813266 手機號碼微信同步,歡迎咨詢!
