水輪發電機組LCU一般有那些元件組成

編輯 : 專注微機保護 時間 : 2022-02-09 09:00 瀏覽量 : 53

隨著電力自動化水平的不斷提高，LCU的使用也越來越普及。根據不同的項目，不同的技術要求，配置不同的LCU屏柜。其組成也是不盡相同。通常來講，越是要求高的，項目比較重要的，機組容量相對較大的，使用的LCU屏柜，屏柜內的電器元件越是復雜，檔次也高。

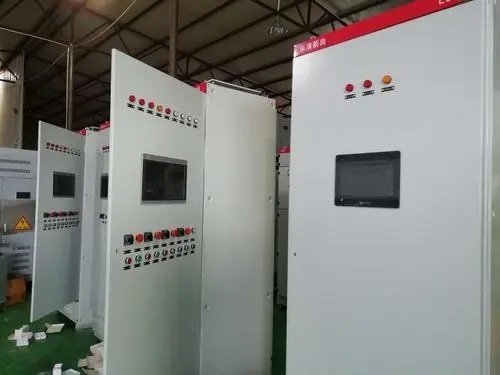

LCU

下面以一個項目配置單為例：

	泵組LCU屏	PK-300	套	1	0	0	杭州繼保
1	PS24V電源	RSP-320-24V AC/DC 13A	只	2		0	明緯
2	CPU 1511-1 PN	6ES7 511-1AK02-0AB0	只	1			西門子
3	32DI模塊	6ES7 521-1BL00-0AB0	塊	2			西門子
4	數字量輸出模塊 DQ16 x 24VDC/0.5A；	6ES7 522-1BH10-0AA0	塊	1			西門子
5	數字量輸出模塊 DQ32 x 24VDC/0.5A；	6ES7 522-1BL10-0AA0	塊	1			西門子
6	模擬量輸出模塊 AQ8 x U/I 16 位	6ES7 532-5HF00-0AB0	塊	1			西門子
7	模擬量輸入模塊 AI8 x U/I/RTD/TC 16 位	6ES7 531-7KF00-0AB0	只	4			西門子
8	40針連接器	6ES7 592-1BM00-0XB0	塊	7			西門子
9	155接口模塊	6ES7 155-6AU01-0BN0	塊	1			西門子
10	BA 2×RJ45總線適配器	6ES7 1936AR000AA0	塊	1			西門子
11	16DI模塊	6ES7 131-6BH01-0BA0	塊	6			西門子
12	有源基座	6ES7 193-6BP00-0DA0	塊	1			西門子
13	普通基座	6ES7 193-6BP00-0BA0	塊	5			西門子
14	模擬量輸入模塊 AI8 x I 2/4 線制 BA；16 位	6ES7 134-6GF00-0AA1	塊	4			西門子
15	模擬量有源基座	6ES7 193-6BP00-0DA0	塊	1			西門子
16	模擬量普通基座	6ES7 193-6BP00-0BA0	塊	3			西門子
17	存儲卡 12M	6ES7 954-8LE03-0AA0	塊	1			西門子
18	PLC編程及軟件	6ES7 822-1AA05-0YA5	套	1			西門子
19	S7-1500 安裝導軌：530 mm	6ES7 590-1AF30-0AA0	條	2			西門子
20	液晶觸摸屏及編程軟件	MT8150IE	塊	1			威綸通
21	通訊管理機	RCX-961 8口	臺	1			杭州繼保
22	以太網交換機	IES215-1F非網管4電1光(4電1光)	臺	1			三旺
23	電源防雷器	KDM/MD220-20	臺	1			凱德曼
24	以太網接口防雷模塊8口	KDM/RJ45-06	臺	1			凱德曼
25	中間繼電器及底座	MY2N-GS DC24V	套	40			歐姆龍
26	指示燈（紅色）	AD56-22DSS/R28 DC220V	只	3			江蘇雙科
27	指示燈（綠色）	AD56-22DSS/G28 DC220V	只	3			江蘇雙科
28	旋鈕開關	LAY50-22D-20CXS/ffu	只	3			江蘇雙科
29	空氣開關	HG45-63 2P C3	只	1			杭梅
30	空氣開關	HG45Z-63 2P C3	只	9			杭梅
31	柜內照明	AC220V	套	1			公司配套
32	電源插座	250VAC/10A	只	1			公牛
33	控制屏及附件	2260800600mm	套	1			杭州繼保

以上為簡單的介紹，作為生產LCU的廠家，經常在前期技術對接上，會花費大量的時間。當下很多項目技術要求比較含糊。或者技術要求偏高，而實際的預算又是很有限。不同的要求配置做出來的LCU價格上差距會很大。因此，個人覺得所謂的配置，針對該項目，夠用即可。
